電化學水處理系統介紹

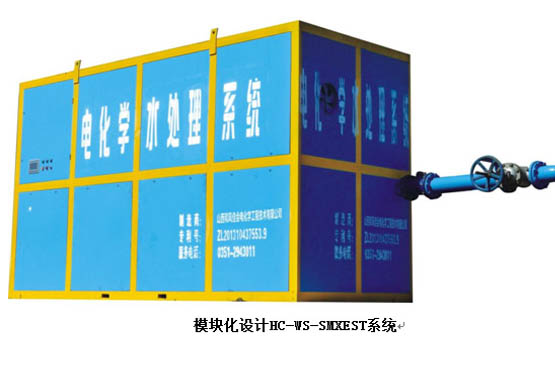

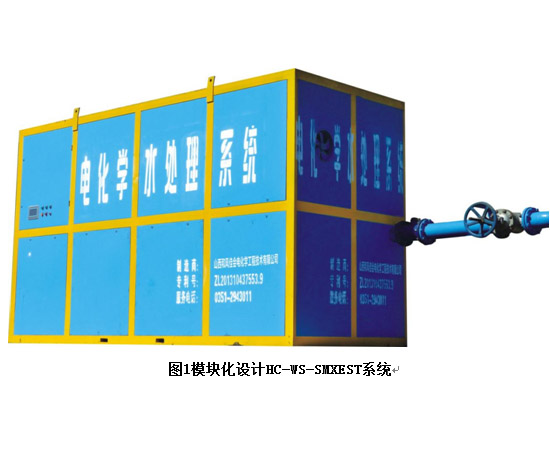

電化學水處理系統（HC-WS-SMXEST）系統放置在循環水回水管道旁路上或直接從冷水塔集水池取水，按循環水補水水質參數及濃縮倍率要求設定循環水量的處理規模。公司按照模塊化設計HC-WS-SMXEST系統，每個HC-WS-SMXEST模塊由8臺電化學水處理單元組成，處理規模為400m3/h。


工作過程
HC-WS-SMXEST電化學水處理系統在線不間斷處理循環水，周期性自動刮垢和排污，清洗周期和清洗時間取決于循環水水質情況，維持系統中水的化學物質平衡和控制微生物生長。PLC自動控制每天需要清洗的次數。
清洗流程
PLC控制系統對控制閥閥門給出指令，關閉進出水閥門,HC-WS-SMXEST系統模塊的排污閥門打開，將預先沉淀出來的結垢物質和生物粘泥排出處理單元，并和沖洗水一起排出到沉淀池。大約120秒后，排污閥門關閉，打開進出水閥門,完成一次清洗周期。
HC-WS-SMXEST電化學水處理系統規格型號
型號 處理量 形式    級數 適用水質 功率
HC-WS-SMXEST(P) 可調 平行 二級可調 硬度一般  水質一般 0.3-1KW可調
HC-WS-SMXEST(J) 可調 漸進 二級可調 硬度較高或者或者反滲透濃水回用 0.3-1KW可調


電化學原理

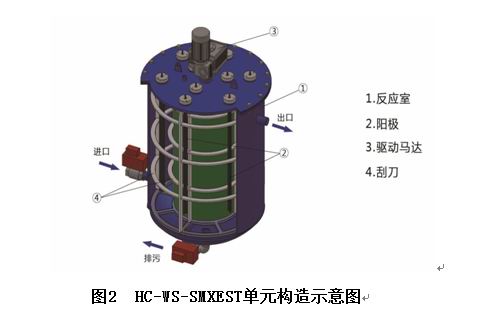

單元由帶電極的反應室、進出水管、排污閥門，電源控制柜和維修輔助設備等幾部分組成。



通過直流電流的作用，在反應室內壁(陰極)附近形成一個堿性環境(pH值達到12-13的范圍)，這種強堿性環境下結垢物質更容易結晶析出。在陽極附近，高達50％的氯離子轉變成游離氯或次氯酸，在陽極附近同時還生成羥基自由基、氧自由基、臭氧和雙氧水，這些物質進一步強化了在反應室內的消毒效果，并且不允許包括軍團菌等菌類及微生物的存活。
電控系統  1、自動刮除水垢、排污和清洗。
2、內置電導率測試電路，自動適應水質的電導率波動。
根據水蒸發濃縮過程中帶來的水中碳酸鈣飽和指數(LSI)的變化，將碳酸鈣控制在過飽和狀態，在管道和設備內壁形成很薄的一層保護層，從而保護管道和設備不和冷卻水中的溶解氧接觸，防止腐蝕現象的發生；LSI控制軟件可以確保換熱器水側結垢厚度≤0.1mm,確保熱交換器熱交換效率在5年內保持在設計值的99%以上！并且不需要清洗！達到提高生產效率的目的。
整個電解過程都是利用本源物質．不產生污染，屬于綠色環保型的水處理方法，基本反應如下。
在反應室內壁(陰極)的主要化學反應： 在陽極的主要化學反應：
Ca2+鈣離子可能形成氫氧化鈣：
Ca(OH)2(垢)   碳酸鈣：CaCO3(垢)
2H2O + 2e-                H2 +2OH-
CO2  + OH-           HCO3-
HCO3-+ OH-        CO32-+ H2O

4HO-         O2 + 2H2O + 4e-
游離氯    Cl-- e-               Cl
氯氣      2Cl-       Cl2 + 2e-
次氯酸    Cl2 + H2O       HClO + HCl
臭氧      O2+ 2OH-- 2e-    O3 + H2O
過氧化氫  2H2O- 2e-                 H2O2 + 2H+
羥基自由基 H2O22OH
氧自由基  2H2O - 2e-               OO + 2H+

設備運行控制技術
利用朗格里爾飽和指數 -LSI預測污垢
循環水采用化學藥劑處理的目標是讓所有的物質都處于溶解平衡狀態，并且用朗格里爾飽和指數 –LSI進行循環水結垢預測，同理，電化學采用水中礦物去除技術保持循環水中礦物質的平衡狀態，故此同樣可采用朗格里爾飽和指數 –LSI進行循環水結垢預測來管理和控制設備的運行狀態，達到控制循環水結垢的目的。
采用電阻測試技術控制水垢預沉積的排除
在EST電解水處理器中的水垢預沉積過程，發生在反應室內壁附近。由于使用了電阻測試系統，預沉積的水垢只在反應室內壁附近沉積很薄的一層。通過這個系統，反應室內壁上會一直殘留一薄層水垢，這有利于提高水垢的沉積效率。同時，系統為了確保水垢不會太厚，設計了自動刮刀來定期將水垢刮掉排出反應室。

在線電導和pH值監測控制技術

SCP自選附加設備:該系統的功能在于阻止水垢結成晶體。SCP包括一個犧牲電極，電極以精確控制的方式釋放金屬離子。SCP電解反應室通過水管與EST系統連接，但是電SCP自選附加設備電力控制則由安裝在冷卻水系統補加管道上的水流量計來控制。
釋放到水中的離子充當阻垢劑的角色，從而更加有效地防止垢的沉積和防止硅在水中結晶。SCP電解系統包括一個用專門阻止二氧化硅的材料制成的電極。
設備配備在線pH傳感器和pH值調節裝置、在線電導檢測系統，及水質調節裝置等。
